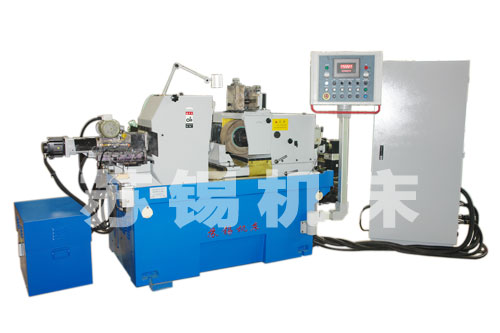

MSK80 数控高速无心磨床
机床配置
三菱伺服电机及驱动器（三组）
砂轮采用变频控制，达到自动恒线速度
金刚滚轮砂轮修整装置（选配）
机床特点
1、进给导轨采用软带贴塑，减少磨损，提高进给精度。
2、进给传动采用精密级滚珠丝杆和行星齿轮减速机，进给间隙较小化，传动精度更高，反应更灵敏。进给驱动由三菱伺服电机伺动，驱动平稳，定位精度高。
3、砂轮修整器同样采用伺服电机，由滚珠丝杆两轴联动，并采用V形钢导轨，保证修整平稳，磨损小，寿命长，便于调整的特点，从而保证产品的圆度及表面粗糙度要求。
4、导轮修整器采用减速电机驱动滚珠丝杆工作，稳定性更强。
5、导轮的润滑采用两只手动油泵，集中润滑，使导轨的润滑更充分，并且更有规律。
6、机床带有平动调整开关，使调整控制尺寸更方便。
7、上、下料机构（用户提供）我厂根据用户上下料机构功能要求预留I/O接口。
技术参数
| 磨削直径 | 通磨 5~80mm |
| 切磨 5~80mm | |
| 磨削长度 |
通磨 180mm（砂轮宽150mm） 120mm（砂轮宽100mm） |
|
切磨 140mm（砂轮宽150mm） 90mm（砂轮宽100mm） |
|
| 砂轮规格 | P600x150x305（P600x100x305选配） |
| 导轮规格 | PSA300x150x127（PS300x100x127选配） |
| 砂轮转速 | 45m/s |
| 导轮转速 | 0~220r/min |
| 导轮回转角度 | 垂直面内 —2°~+5° |
| 水平面内 0~+3° | |
| 砂轮与导轮中心连线至托架地面高 | 210mm |
| 工作精度 | 圆度2um 圆柱度3um |
| 机床总功率 | 19KW |
| 机床重量 | 4000Kg |
| 机床外形尺寸（长宽高） | 约2600mmx1800mmx1800mm |
