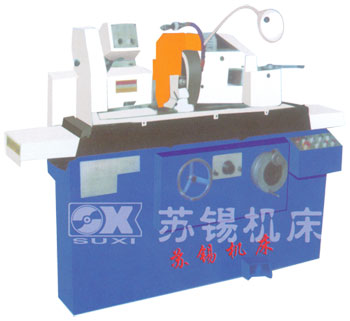

MW1420B/M1320B
MW1420B/M1320B机床特点
◎本系列机床是在我厂原ф200系列外圆磨床基础上改进设计产生的新机床，主要用于磨削圆柱圆锥形的外圆和内孔，也可磨削轴向端面。
◎机床采用液压及手动方式控制工作台纵向移动，液压系统采用噪音小，输油平稳的BB泵，砂轮架可回转，头架主轴可转动，砂轮架实行微量进给。
◎增加了抖动装置，使工作台获得短距离频繁换向功能，从而提高了切入磨时工作的表面质量。
◎全面贯彻《工业机械电气设备通用技术条件》。采用新型电气元件操作安全可靠，维修方便，适用于加工精密零件及普通零件的具有优良性能的操作简单方便的外圆磨床。质量。
主要规格参数
| 磨削直径范围 | ф8-ф200mm |
| 磨削孔径范围 | 13-80mm |
| 磨削长度 | 520/750mm |
| 磨削深度 | 80mm |
| 工作台移动量 | 600/800mm |
| 液压移动速度 | 0.1 ∽4rn/mm |
| 工作台转动范围 | -5∽+9。/-3∽+9。 |
| 砂轮线速度 | 35m/s |
| 砂轮直径 | 300/400mm |
| 头架主轴转速 | 60、85、230、120、170、460（r/mm） |
| 电机总容量（500mm/750mm） | 4.24kw |
| 机床外形尺寸（500mm/750mm） | 2700×1420×1600 （mm）2000×1420×1600（mm） |
| 机床重量 | 2100/2600kg |
